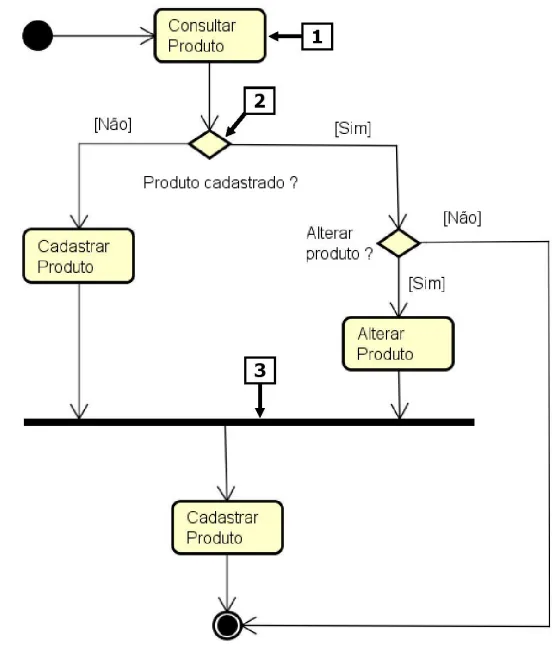

Para responder à questão 30, considere a Figura 3, que mostra um diagrama da Linguagem de Modelagem Unificada (UML).
Figura 3 – Diagrama da UML.
Após observar a Figura 3, que mostra um diagrama da UML, analise as assertivas abaixo:
I. A seta nº 1 aponta para um nó de objeto (object node).
II. A seta nº 2 aponta para um nó de decisão.
III. A seta nº 3 aponta para um nó de bifurcação (fork node).
Quais estão corretas?
