Questão 1542808

Para responder às questões 26, 27 e 28, considere o texto introdutório a seguir e as Figuras 2(a) e 2(b). Uma faculdade estruturou o seu núcleo de estágio da seguinte forma: (1) os funcionários desse núcleo são responsáveis por cadastrar os estágios a serem realizados pelos alunos nas diversas empresas; (2) durante tal processo de cadastramento, é feita, obrigatoriamente, uma consulta à base de dados para se verificar se a empresa onde será realizado o estágio já está ou não cadastrada no sistema. A consulta pode ser feita pelo CNPJ ou pelo nome. Caso não esteja na base de dados do sistema de estágio, é realizado o cadastro da empresa; (3) durante o processo de cadastramento de estágio, é designado, obrigatoriamente, um professor da faculdade para acompanhar o estágio; (4) caberá aos coordenadores de curso realizar o cadastro e alteração de dados dos professores; e (5) o coordenador de um curso, em casos excepcionais, também poderá cadastrar um estágio, em substituição aos funcionários do núcleo. A Figura 2(a) mostra um diagrama da Linguagem de Modelagem Unificada (UML), elaborado a partir desse texto introdutório, que contém alguns erros. A Figura 2(b) mostra alguns símbolos que podem ser utilizados nesse diagrama.

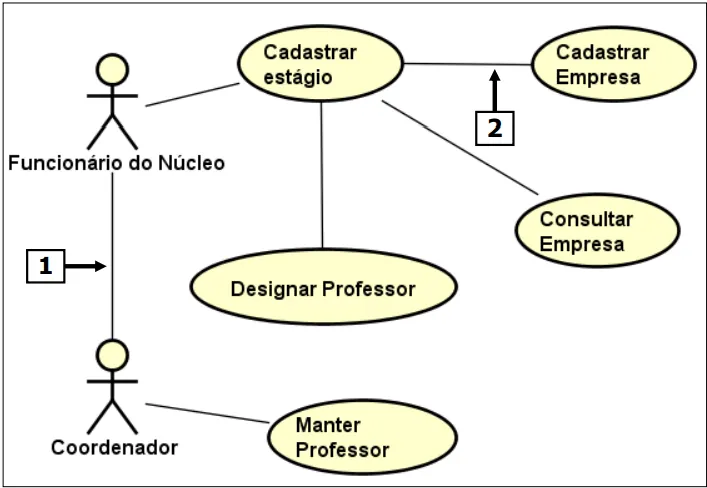

Figura 2(a) – Diagrama da UML.

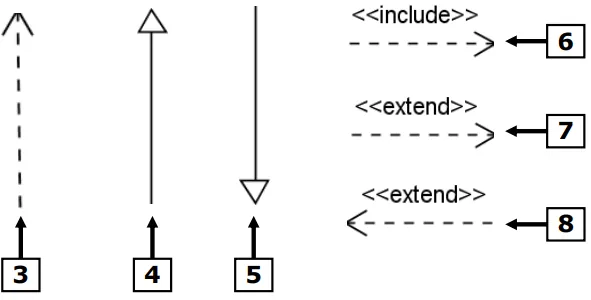

Figura 2(b) – Símbolos do diagrama.

O Diagrama da UML, mostrado na Figura 2(a), é chamado de:
