Questão
ID 1542804Disciplina: Tecnologia da Informação
Assunto: Conceitos Básicos de Análise Estruturada
Ano: 2018 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Foz do Iguaçu
Para responder à questão 31, considere a Figura 4 que mostra, esquematicamente, um diagrama da Análise Estruturada, no qual alguns nomes foram substituídos, intencionalmente, por notações do tipo "c1", "c2", "d1", "p1" e "p2".

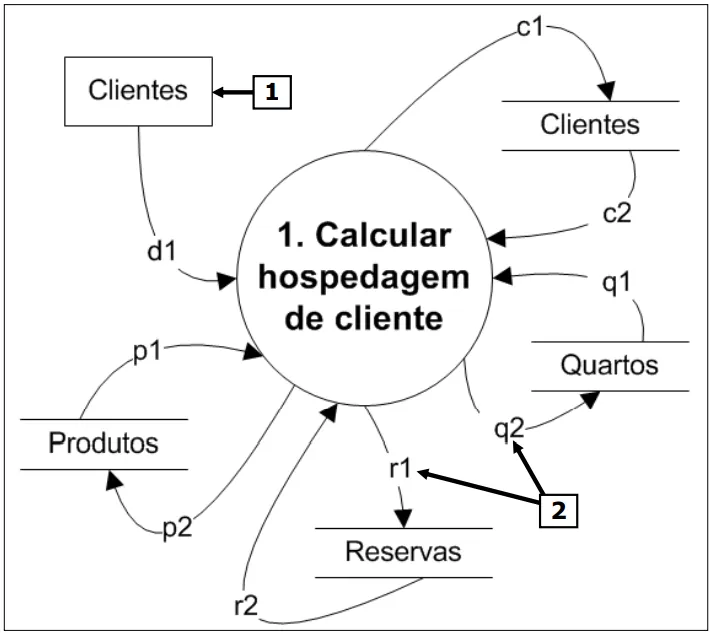

Figura 4 – Diagrama da Análise Estruturada.
Analise as seguintes assertivas sobre o diagrama da análise estruturada exibido na Figura 4:
I. Este diagrama é chamado "Diagrama de Contexto".
II. A seta nº 1 aponta para um símbolo chamado de terminador, que representa uma entidade externa com o qual o sistema se comunica. Um terminador pode ser uma pessoa, um grupo de pessoas ou outro sistema.
III. A seta nº 2 aponta para os fluxos de dados "q2" e "r1", que mostram o movimento de fragmentos ou pacotes de informações para os depósitos de dados.
Quais estão corretas?
