Questão 1532165

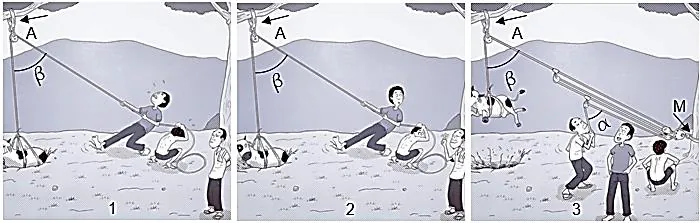

Um certo dia uma vaca de 270 kg caiu em um buraco e o responsável teve a ideia de retirar o animal puxando-o através de uma corda passada em uma polia e ancorada em uma árvore como é mostrado na figura 1. Olhando o esforço do homem, o sr. Altura passando por ali, em seu dia de folga, resolve ajudar. “Ei moço, vou lhe ajudar ‘peraí’”, disse o sr. Altura, que resolve ajudá-lo tal como mostrado na figura 2. O Sr. Altura caveirado monta um sistema de vantagem mecânica e, sem muito esforço, retira o animal daquela situação, conforme apontado na figura 3. Analise as figuras abaixo e julgue os itens a seguir:

I. O ângulo β irá influenciar no aumento de força na ancoragem do ponto A.

II. No ponto M (figura 3) a ancoragem sofre uma força de 6T quando o “Sr. Altura” fizer o tracionamento.

III. Na figura 3, o operador deveria diminuir mais o ângulo α até próximo a 0º para haver um maior ganho na puxada.

IV. O sistema montado é um 7x1 da junção entre um sistema simples e um complexo.

V. Considerando que o sistema montado despreza as forças dissipativas, ao içar o animal, o Sr. Altura terá a impressão de estar içando uma carga de 30 kg.

VI. Supondo que o Sr. Altura puxe 40 metros de corda em 1min40seg a velocidade de içamento da carga será de 0,9 m/s.

A partir da análise das figuras e das afirmativas acima, é correto dizer que:
