Questão 1521446

Física · 2016

Questão

ID 1521446

Disciplina: Física

Assunto: Análise de Estruturas

Ano: 2016 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

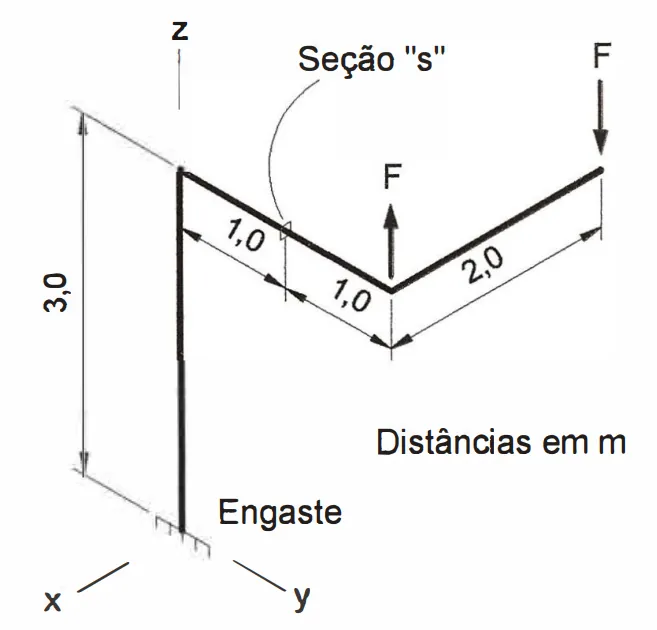

Considere o diagrama de corpo livre da estrutura tridimensional a seguir:

Se F assumir um valor diferente de zero, é correto afirmar que:

Alternativa A:
A seção 11s" terá esforço normal e esforço cortante iguais a zero e os módulos do momento fletor e do momento torsor serão diferentes de zero.
Alternativa B:
A seção "s" terá esforço normal, esforço cortante, momento torsor iguais a zero e o momento fletor será preponderante.
Alternativa C:
A seção "s" terá esforço normal, esforço cortante, momento fletor iguais a zero e o momento torsor será preponderante.
Alternativa D:
Não se pode afirmar quais esforços irão atuar na seção "s", se o valor de F não for conhecido.
Alternativa E:
Nenhuma das alternativas anteriores está correta.
