Para o telhado residencial representado na figura abaixo, o dimensionamento correto dos condutores verticais do sistema de águas pluviais é: Considerando os dados: I=150 mm/h n = At/Ac A= (a + h/2).b Condutores de PVC de 100 mm ÁGUAS PLUVIAIS - CONDUTORES VERTICAIS Dinâmetro (mm) Capacidade de vazão(L/s) Área do telhado (m 2 ) Chuva 150 mm/h Chuva 120 mm/h 50 0,57 14 17 75 1,76 42 53 100 3,78 90 114 125 7,00 167 212 150 11,53 275 348 200 25,18 600 760 Sendo o telhado:

Questão 1510548

Engenharia Civil · 2022

ID 1510548

Disciplina: Engenharia Civil

Assunto: Instalações Pluviais

Ano: 2022 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Defensoria Pública do Estado de Mato Grosso

Para o telhado residencial representado na figura abaixo, o dimensionamento correto dos condutores verticais do sistema de águas pluviais é:

Considerando os dados:

I=150 mm/h

n = At/Ac

A= (a + h/2).b

Condutores de PVC de 100 mm

ÁGUAS PLUVIAIS - CONDUTORES VERTICAIS
Dinâmetro (mm)	Capacidade de vazão(L/s)	Área do telhado (m²)
		Chuva 150 mm/h	Chuva 120 mm/h
50	0,57	14	17
75	1,76	42	53
100	3,78	90	114
125	7,00	167	212
150	11,53	275	348
200	25,18	600	760

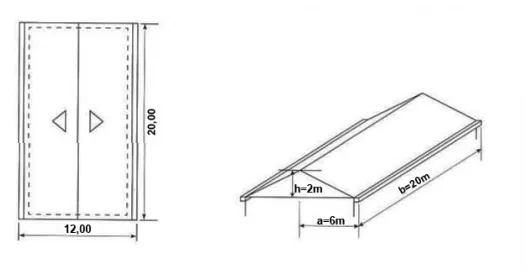

Sendo o telhado:
