Questão 1507391

Engenharia Mecânica · 2013

Questão

ID 1507391

Disciplina: Engenharia Mecânica

Assunto: Desenho Técnico Mecânico

Ano: 2013 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Companhia Ambiental do Estado de São Paulo

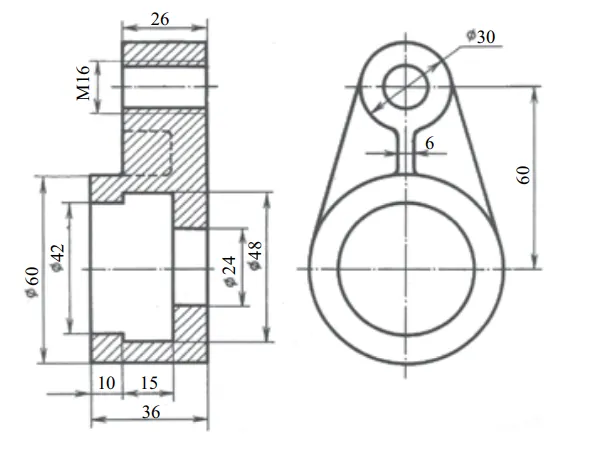

Analise a peça ilustrada na figura a seguir (desconsidere a leitura dos valores das cotas do desenho).

Assinale a alternativa que contém informações técnicas corretas em relação ao desenho técnico mostrado.

Alternativa A:
As 2 vistas do desenho indicam corretamente a rosca da peça.
Alternativa B:
A linha tracejada mostrada na vista em corte não poderia deixar de ser representada e o furo de maior diâmetro foi corretamente representado na vista lateral esquerda.
Alternativa C:
A peça possui uma nervura e faltam linhas nas representações de ambas as vistas.
Alternativa D:
Na linguagem usual, o furo roscado dessa peça é denominado furo cego.
Alternativa E:
A peça possui 3 nervuras, porém apenas uma é visível, na vista lateral.
