Questão
ID 1505546Disciplina: Engenharia Civil
Assunto: Instalações Elétricas
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Ipojuca

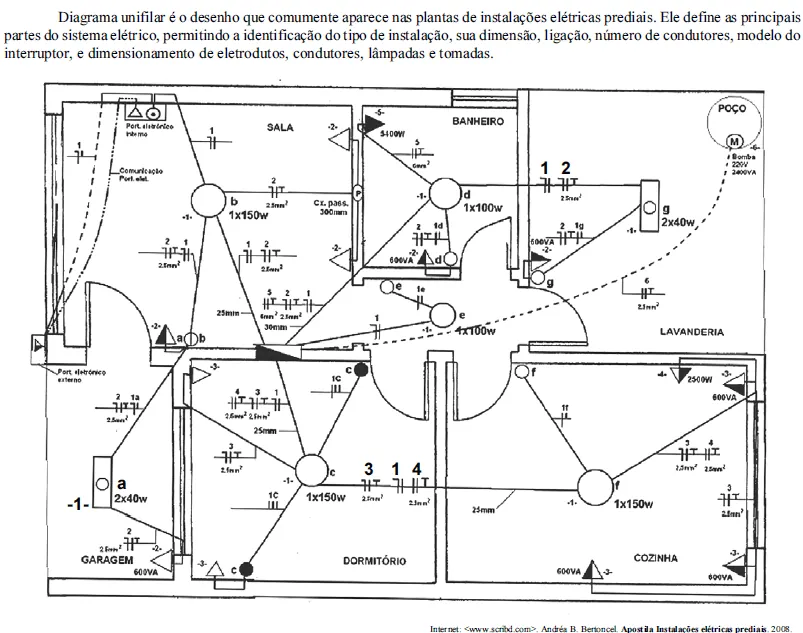

A partir da planta com o diagrama unifilar acima, julgue os próximos itens.
O diagrama unifilar deve indicar para cada carga (ponto de luz, tomada ou aparelho específico), os seguintes elementos básicos: fonte (ponto de suprimento ou quadro de distribuição); circuito ao qual pertence; pontos de comando (interruptores e chaves associados) e condutores associados.
