Questão 1487974

Engenharia Civil · 2016

Questão

ID 1487974

Disciplina: Engenharia Civil

Assunto: Instalações Prediais de Esgoto

Ano: 2016 Banca: UFSCar - Universidade Federal de São Carlos Órgão: Universidade Federal de São Carlos

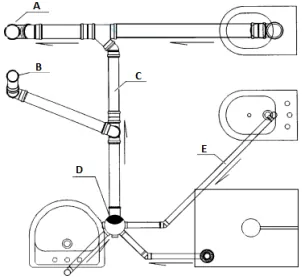

O desenho abaixo representa a instalação predial de esgoto sanitário de um banheiro. Nesse desenho estão indicados cinco componentes desse sistema, representado pelas letras A, B, C, D, E.

Figura: Instalação predial de esgoto sanitário de um banheiro.

Assinale a alternativa correta que define cada componente:

Alternativa A:
A=Tubo de queda; B=Coluna de ventilação; C= Ramal de Esgoto; D=Caixa sifonada; E=Ramal de Descarga.
Alternativa B:
A=Coluna de ventilação; B=Tubo de queda; C= Ramal de Esgoto; D=Caixa sifonada; E=Ramal de Descarga.
Alternativa C:
A=Tubo de queda; B=Coluna de ventilação; C= Ramal de Descarga; D=Caixa sifonada; E=Ramal de Esgoto.
Alternativa D:
A=Tubo de queda; B=Coluna de ventilação; C= Ramal de Esgoto; D=Ralo seco; E=Ramal de Descarga.
Alternativa E:
A=Coluna de ventilação; B=Tubo de queda; C= Ramal de Esgoto; D=Ralo seco; E=Ramal de Descarga.
