Considere as informações para responder às questões 30 e 31. Leia-as atentamente.

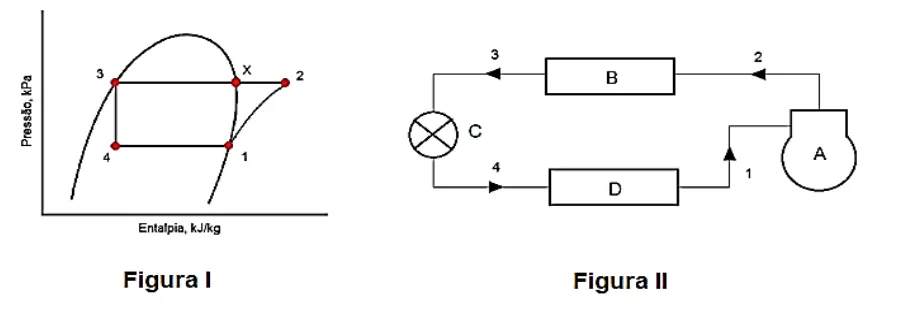

A figura I representa o ciclo básico e diagrama pressão x entalpia do ciclo de compressão a vapor. A figura II representa o diagrama de blocos do esquema do ciclo.
Considerando a figura I, assinale a identificação correta dos trechos dos números indicados no gráfico.
