Questão 1466109 de Engenharia Mecânica - Instituto Consulplan 2023

Questão

ID 1466109

Disciplina: Engenharia Mecânica

Assunto: Tolerâncias e Ajustes

Ano: 2023 Banca: Instituto Consulplan Órgão: Secretaria de Estado de Gestão e Recursos Humanos do Espírito Santo

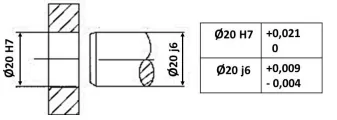

Considere o projeto de um ajuste:

Ao fazer o estudo podemos interpretar a qualidade de trabalho, as dimensões nominais, superior e inferior, os afastamentos inferiores e superiores, as dimensões máximas e mínimas, as folgas e/ou interferências máximas e mínimas tanto para o furo quanto para o eixo. Assinale a alternativa em que todo o estudo foi feito corretamente.

Alternativa A:
IT_furo = 7; folga máxima [μm] = 25; d_max = 20,009 mm; A_i [μm] = 0; posição no campo de tolerância para o furo: H; tolerância de fabricação [μm]: t_f = 13; ajuste incerto.
Alternativa B:
IT_eixo = 7; folga mínima [μm] = 25; D_max = 20,000 mm; A_i[μm] = 0; posição no campo de tolerância para o furo: H; tolerância de fabricação [μm]: T_f = 21; ajuste com folga.
Alternativa C:
IT_furo = 6; interferência máxima [μm] = 9; d_max = 20,009 mm; as [μm] = 9; posição no campo de tolerância para o eixo: j; tolerância de fabricação [μm]: t_f = 13; ajuste com folga.
Alternativa D:
IT_furo = 6; interferência mínima [μm] = 4; d_max = 20,009 mm; A_i [μm] = 0; posição no campo de tolerância para o eixo: H; tolerância de fabricação [μm]: t_f = 13; ajuste incerto.
Alternativa E:
IT_eixo = 7; folga máxima [μm] = 21; D_max = 20,009 mm; ai [μm] = 4; posição no campo de tolerância para o furo: j; tolerância de fabricação [μm]: t_f = 13; ajuste com interferência.
