Questão
ID 1465435Disciplina: Engenharia Civil
Assunto: Instalações Elétricas
Ano: 2011 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Gestão e Recursos Humanos do Espírito Santo
Acerca da interpretação de projetos gráficos de arquitetura, estruturas e instalações elétricas prediais, julgue os itens seguintes.

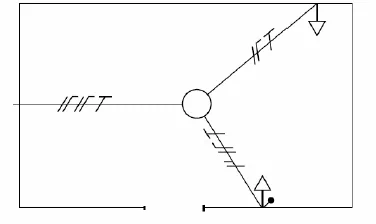

No esquema da figura abaixo, que representa parte de um projeto elétrico, há um interruptor duplo, duas tomadas baixas e apenas quatro condutores fase.
