Questão 1459198

Os símbolos são desenhos que representam orientações para o processo de soldagem; indicam a geometria das juntas, as dimensões e o ângulo do chanfro, a abertura de raiz, o comprimento da solda, o local de trabalho, entre outras informações.

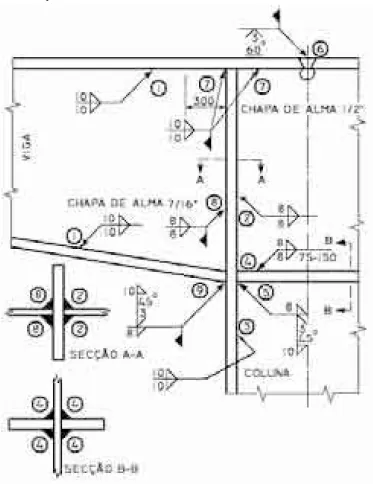

Na figura acima,

a solda 1 é uma solda de filete contínuo, de oficina, com dimensão de 10 mm, de ambos os lados da chapa de alma da viga, ligando a alma às mesas da viga.
