Questão 1459196

Os símbolos são desenhos que representam orientações para o processo de soldagem; indicam a geometria das juntas, as dimensões e o ângulo do chanfro, a abertura de raiz, o comprimento da solda, o local de trabalho, entre outras informações.

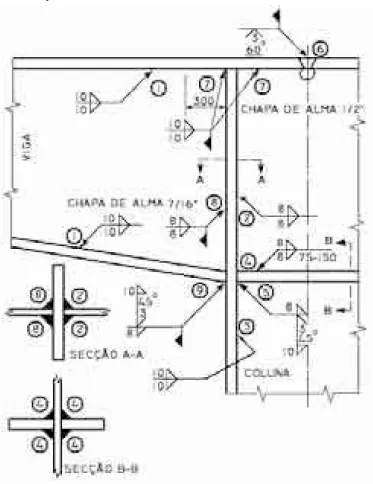

Na figura acima,

a solda 5 é uma solda de topo de oficina, chanfro em bisel a 45o, abertura da raiz de 3 mm, abertura de chanfro para baixo, solda de filete de reforço, com dimensão de 8 mm na parte de cima do erinjecedor e solda de filete de reforço, e dimensão de 10 mm abaixo do enrijecedor.
