Questão
ID 1455932Disciplina: Engenharia Civil
Assunto: Treliças
Ano: 2018 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de Sertãozinho - PB

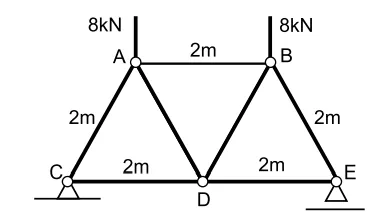

Observe a figura a seguir.
A figura representa a treliça plana de uma cobertura com sete barras de madeira de comprimento igual a 2 metros. Considerando o carregamento vertical de 8 kN nos nós A e B, uma das barras submetida apenas à tração é
