Questão 1446836

Engenharia Mecânica · 2016

Questão

ID 1446836

Disciplina: Engenharia Mecânica

Assunto: Compressores

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Científica do Amapá

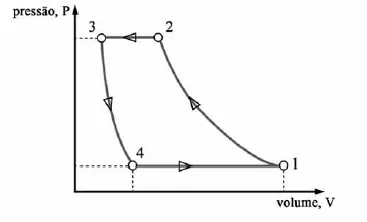

O diagrama precedente indica o ciclo de um compressor alternativo. Considerando o significado das variações de pressão-volume e os processos associados, assinale a opção correta.

Alternativa A: O processo 3→4 representa o início da aspiração de gás pelo
compressor.
Alternativa B: A área interior do ciclo 1–2–3–4–1 corresponde ao trabalho de
compressão do gás.
Alternativa C: A eficiência volumétrica é dada pela razão (V1-V2)/(V2-V3),
em que V1, V2 e V3 são os volumes do gás, respectivamente,
nos pontos 1, 2 e 3.
Alternativa D: A variação do volume do gás no processo 4→1 é constante
e independe das condições de operação.
Alternativa E: O processo 1→2 corresponde a expansão do gás.
