Questão 1446828

Engenharia Mecânica · 2016

Questão

ID 1446828

Disciplina: Engenharia Mecânica

Assunto: Ciclos Térmicos

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Científica do Amapá

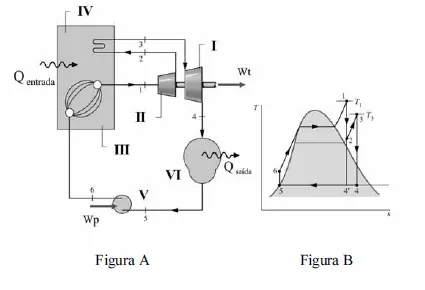

As figuras A e B ilustram esquematicamente um ciclo de geração de potência que usa turbinas a vapor e que mostra as transformações de temperatura (T) e entropia (s) do fluido de trabalho. A respeito desse ciclo, assinale a opção correta.

Alternativa A: Na figura A a entrada de calor para o ciclo Q_entrada corresponde, na figura B, às áreas abaixo das linhas 6–1 e 2–3.
Alternativa B: O trabalho líquido do ciclo é dado pela soma do trabalho
gerado nos processos 1–2 e 3–4.
Alternativa C: O componente identificado por VI, na figura A, é a caldeira do
ciclo.
Alternativa D: O esquema da figura A ilustra a aplicação de turbinas a vapor
em ciclos Rankyne com extração e regeneração.
Alternativa E: A turbina é de duplo estágio, em que I representa o estágio de
alta pressão e II representa o de baixa pressão.
