Questão 1427961

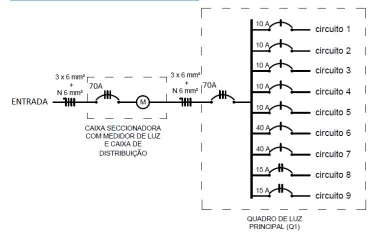

A figura a seguir apresenta o diagrama unifilar da instalação elétrica de uma edificação residencial localizada em uma região com oferta de rede trifásica 220 V.

Sobre esse diagrama, avalie as afirmativas a seguir.

I. A instalação elétrica da residência é trifásica e o disjuntor geral no quadro Q1 é de 70A.

II. Os circuitos 8 e 9 funcionam sob tensão de 380 V, enquanto os demais circuitos operam com tensão de 220 V.

III. A fiação de entrada é composta por 3 cabos com seção de 6 mm².

Está correto o que se afirma em
