Questão
ID 1417853Disciplina: Engenharia Civil
Assunto: Instalações Prediais de Água Fria
Ano: 2023 Banca: COSEAC Órgão: Universidade Federal Fluminense

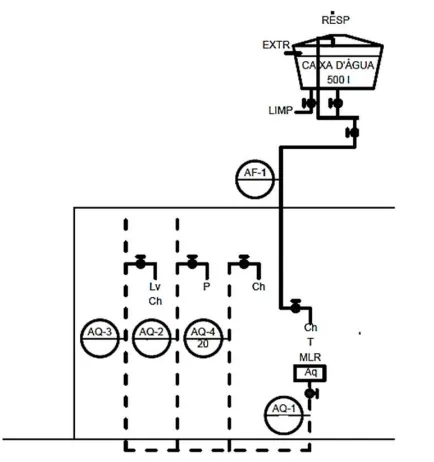

A figura a seguir apresenta parte do diagrama vertical de instalação de água fria e quente de uma residência unifamiliar, além de uma tabela com os pesos de contribuição de cada aparelho abastecido pelas colunas de água indicadas.
| Aparelho | Peso |
Chuveiro, Ch | 0,5 | |
Tanque, T | 1,0 | |
Lavadora, MLR | 1,0 | |
Pia, P | 0,7 | |
Lavatório, Lv | 0,5 | |
Aq = aquecedor; AF = água fria; AQ = água quente. | ||
Soma pesos | Diâmetro (mm) | Soma pesos | Diâmetro (mm) |
0,1 a 0,4 | 15 | >14,7 a 45 | 32 |
>0,4 a 3,3 | 20 | >45 a 108 | 40 |
>3,3 a 14,7 | 25 | > 108 a 460 | 50 |
Considerando os dados apresentados, o diâmetro necessário para a coluna AF-1 é de:
