Questão 1417538 de Engenharia Mecânica - COSEAC 2023

Questão

ID 1417538

Disciplina: Engenharia Mecânica

Assunto: Tolerâncias Geométricas

Ano: 2023 Banca: COSEAC Órgão: Universidade Federal Fluminense

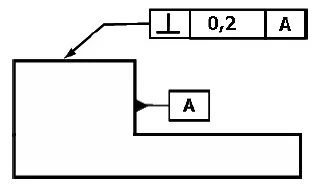

Observe a figura.

A figura apresenta um exemplo de indicação da tolerância

Alternativa A:
de inclinação em desenhos técnicos, informando que a linha reta ou superfície plana indicada na peça deve ficar entre duas retas paralelas, com distância de 0,2 mm entre si, e formando um ângulo plano de 90º com o plano de referência A.
Alternativa B:
de paralelismo em desenhos técnicos, informando que a linha reta ou superfície plana da peça deve ficar entre duas retas paralelas (cilindro) ou dois planos paralelos, com distância de 0,2 mm entre si, e paralelos à reta ou plano de referência A.
Alternativa C:
de forma de uma superfície qualquer em desenhos técnicos, informando que a superfície da peça deve ficar entre duas superfícies envolventes cuja distância é limitada por uma esfera com diâmetro igual a 0,2 mm.
Alternativa D:
de perpendicularidade em desenhos técnicos, informando que o plano efetivo (medido) da superfície indicada na peça, deve ficar entre dois planos teóricos paralelos com distância de 0,2 mm entre si, que formam um ângulo plano de 90º com o plano de referência A.
Alternativa E:
de forma de uma linha qualquer em desenhos técnicos, informando que o perfil da peça deve ficar entre duas envolventes que formam um sólido de seção circular com diâmetro igual a 0,2 mm.
