Questão 1412740

Um ramal de instalação de água fria responsável pela ligação de dois pontos (A e B) deve ter seu dimensionamento verificado. Considere os seguintes dados da instalação:

I - Tubulação em PVC com diâmetro de 32mm.

II - Comprimento real da tubulação medido em planta: 10m.

III - Pressão disponível em A: 6mca.

IV - Perda de carga unitária: 0,10 mca/m.

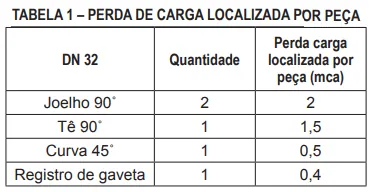

As peças existentes entre os pontos A e B e suas respectivas quantidades e perdas de carga localizadas são apresentadas na Tabela 1.

A pressão dinâmica, em mca, a jusante do ponto de utilização localizado em B é de:
