Questão 1400054

Engenharia Civil · 2016

Questão

ID 1400054

Disciplina: Engenharia Civil

Assunto: Patologia do Concreto Armado

Ano: 2016 Banca: UNIFAP - Universidade Federal do Amapá Órgão: Universidade Federal do Amapá

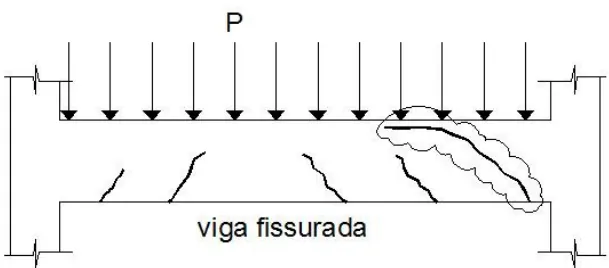

Figura 3 – desenho esquemático de uma viga em concreto armado fissurada

Analisando o desenho esquemático da viga na figura 3, especialmente em relação à fissura em destaque no lado direito, é CORRETO afirmar que:

Alternativa A:
houve deficiência de armadura simples na seção transversal da viga.
Alternativa B:
houve deficiência de armadura dupla na seção transversal da viga, com escoamento da armadura superior.
Alternativa C:
o esforço de flexão atuante na região em destaque foi superior ao valor de cálculo.
Alternativa D:
a fissura indicada é um “aviso” da estrutura de que é necessário realizar a recuperação do concreto com injeção de adesivo estrutural a base de epóxi.
Alternativa E:
houve deficiência de armadura transversal, sendo que o formato da fissura indica o seu escoamento e que está próxima da ruptura.
