Questão 1389160

Observações para a prova de Conhecimento Específico – Técnico de Laboratório / área de Física:

1 - Onde aplicável fazer π = 3, g = 10 m/s²

2- Escalas milimétricas e páginas em branco disponíveis para rascunho na seção final da prova.

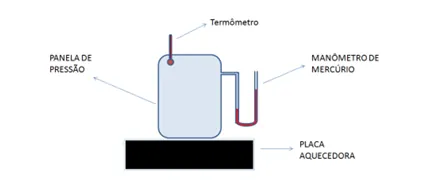

A figura a seguir ilustra um experimento de um laboratório didático, constituído de uma panela de pressão, uma placa aquecedora, um manômetro de mercúrio e um termômetro.

A conexão entre a panela de pressão e o manômetro é um capilar muito fino, que praticamente não permite a passagem de calor. Assim, o manômetro se mantém à temperatura ambiente qualquer que seja a temperatura do gás na panela. O manômetro propriamente é feito de dois capilares de vidro verticais unidos por uma pequena mangueira flexível, contendo mercúrio. O volume total do manômetro é desprezível perto do volume da panela de pressão. Chamaremos de “h” a diferença de altura entre os níveis de mercúrio do lado esquerdo e direito do manômetro, sendo que o lado direito está aberto para a atmosfera:

Suponha que o volume útil da panela seja 1 litro e se mantenha constante durante o experimento. Suponha também que “h” é zero quando o gás está à temperatura ambiente (300 K).

Qual a relação entre a variação de altura “Δh” do manômetro para uma dada variação de temperatura “ΔT” do gás? (Para este cálculo, a densidade do mercúrio deve ser tomada aproximadamente constante e igual a 13,33 kg/l, g= 10 m/s² e P_atm=10⁵ N/m²).
