Questão
ID 1369255Disciplina: Engenharia Civil
Assunto: Treliças
Ano: 2023 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Tribunal Regional Federal da 3ª Região

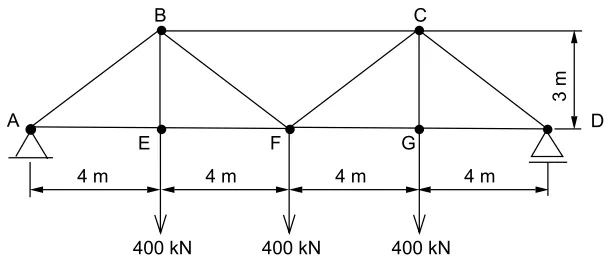

A treliça de aço da figura a seguir está submetida a três cargas concentradas de 400 kN.
(Arquivo pessoal; imagem usada com autorização)
Se o módulo de elasticidade do aço é 200 GPa e a área da seção transversal das barras é 20 cm2, então, o encurtamento da barra AB e o alongamento da barra AE são, respectivamente, em milímetros,
