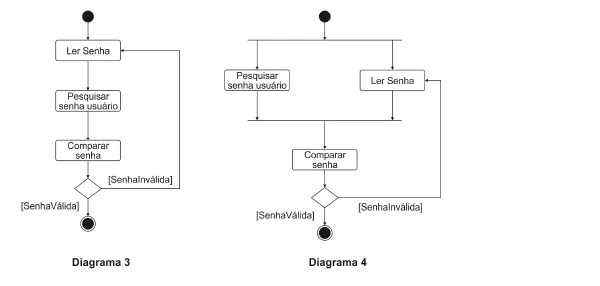

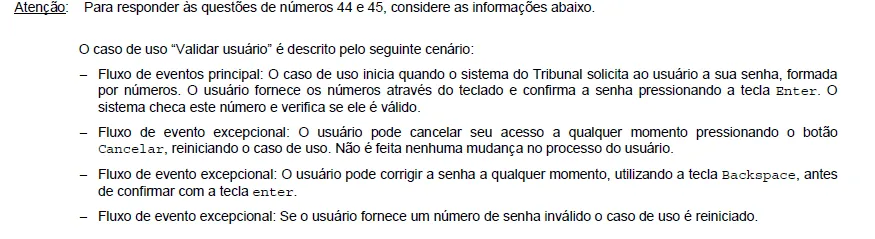

Ainda com base no caso de uso, considere os diagramas UML 3 e 4, abaixo.

O diagrama

Alternativa A: 3 e o diagrama 4 são equivalentes. Ambos são diagramas de estado para o caso de uso “Validar usuário”.
Alternativa B: 3 e o diagrama 4 são alternativos. Ambos são diagramas de atividades para o caso de uso “Validar usuário”.
Alternativa C: de sequência 3 mostra o sequenciamento para ler e verificar a senha e o diagrama de sequência 4 apresenta o caso de
uso “Validar usuário”.
Alternativa D: de estados 3 mostra os estados de ler e de verificar a senha e o diagrama de estados 4 apresenta os subestados do
estado lendo senha do diagrama 3.
Alternativa E: de atividades 3 está correto e o diagrama 4 está errado, pois não pode haver atividades em paralelo.
