Questão 1363425

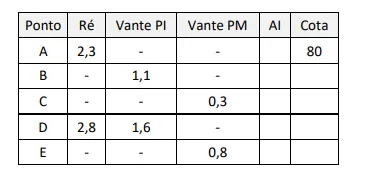

Nos trabalhos de altimetria, é comum o uso do nivelamento geométrico composto para definição de cotas ao longo do perfil do terreno. Com o emprego de luneta e miras, preenche-se a caderneta de campo. Observe um exemplo de caderneta preenchida:

Partiu-se de uma referência de nível de 80 m no ponto A e foram posicionadas miras nos pontos A, B, C, D e E. Na caderneta, Ai é a altura do instrumento (equivalente ao fio médio do retículo da mira), PI é ponto intermediário (em nível composto) e PM é ponto de mudança (em nível composto).

A partir dos dados da caderneta, a diferença de nível total entre os pontos A e E é igual a:
