Questão 1358540

Engenharia Civil · 2015

Questão

ID 1358540

Disciplina: Engenharia Civil

Assunto: Instalações Prediais de Água Fria

Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: TRIBUNAL REGIONAL Eleitoral DO

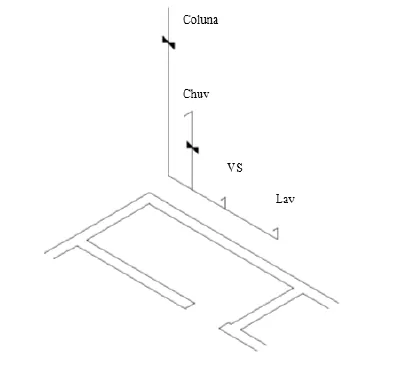

O desenho apresentado mostra parte de uma instalação hidráulica de um banheiro, contendo um chuveiro (Chuv), um vaso sanitário com caixa acoplada (VS) e um lavatório (Lav), em que o sistema de alimentação atua por gravidade, por intermédio de um reservatório superior. Com base na figura e a respeito dos pontos hidráulicos apresentados, é correto afirmar que

Alternativa A: o vaso sanitário, por necessitar de maior pressão estática para
funcionar perfeitamente, é o ponto de referência para o
dimensionamento do ramal do banheiro.
Alternativa B: o ponto do lavatório, por estar na extremidade do ramal do
banheiro, tem a menor pressão estática.
Alternativa C: o registro da coluna de alimentação, ao ser totalmente aberto,
não afeta a pressão dinâmica no ramal do banheiro.
Alternativa D: o ponto do chuveiro, por estar verticalmente mais próximo do
reservatório, tem a menor pressão estática do ramal do
banheiro.
Alternativa E: os três pontos hidráulicos do banheiro, por estarem próximos,
possuem a mesma pressão estática.
