Questão 1357968

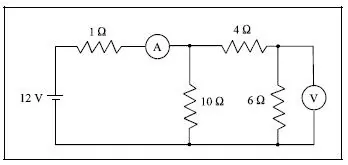

A figura acima mostra um circuito elétrico no qual uma fonte de corrente contínua ideal alimenta uma rede puramente resistiva. Tanto a tensão interna da fonte quanto os resistores não apresentam erros de medidas associados. Ao circuito, são acrescentados instrumentos para medidas de corrente e tensão. Considere que os medidores funcionem adequadamente para as finalidades às quais se destinam. Além disso, são bastante semelhantes quanto a suas dimensões físicas e seu formato. Com base nessas informações, julgue os itens que se seguem.

Considere que o voltímetro tenha sido substituído por outro instrumento e que uma leitura do amperímetro tenha indicado uma corrente superior a 3 A. Nesse caso, o outro instrumento foi um voltímetro ajustado para uma escala de medida muito superior à tensão de 12 V.
