Questão 1355639

Engenharia Civil · 2006

Questão

ID 1355639

Disciplina: Engenharia Civil

Assunto: Gráfico de Gantt ou Cronograma Físico

Ano: 2006 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional Eleitoral do Rio de Janeiro

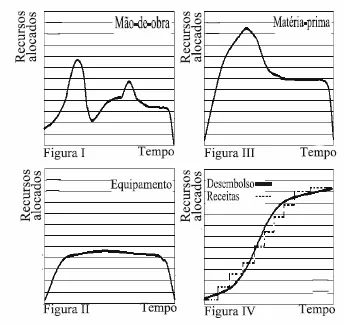

As figuras I, II e III a seguir mostram a distribuição da alocação de três recursos (mão-de-obra, matéria-prima e equipamentos) na execução de um projeto hipotético em função do tempo. A figura IV mostra a curva S de custos totais e a curva de receitas.

A partir da análise dos cronogramas ilustrados nas figuras, assinale a opção correta.

Alternativa A:
A figura I mostra que a alocação da mão-de-obra ao longo do tempo foi satisfatória, uma vez que picos de alocação são seguidos por vales.
Alternativa B:
A figura II mostra que a alocação de equipamentos segue uma curva teórica ideal.
Alternativa C:
A figura III mostra que a alocação da matéria-prima na obra foi intensificada para encurtar o prazo de execução da obra, e, desse modo, pode ser considerada como satisfatória.
Alternativa D:
A sobreposição do cronograma de desembolso acumulado (curva S) com o da receita acumulada, representados na figura IV, não deve ser entendida como o fluxo de caixa do projeto, já que uma curva é contínua e a outra, escalonada.
