Questão
ID 1350398Disciplina: Arquitetura
Assunto: NBR 8403 - Aplicação de Linhas em Desenhos - Tipos de Linhas - Larguras das Linhas
Ano: 2015 Banca: CONSULPLAN - Consultoria e Planejamento em Administração Pública LTDA Órgão: Tribunal Regional Eleitoral de Minas Gerais
Existe um padrão utilizado pelo desenho técnico em relação às espessuras e aos tipos de traços.

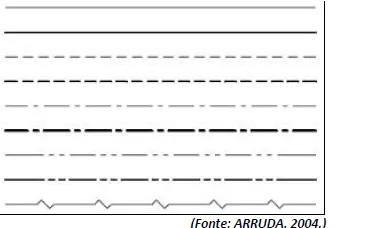

De acordo com a ilustração anterior, analise as afirmativas a seguir.
I. Linha contínua e traço grosso: devem ser utilizados nas partes interceptadas pelos planos de corte (planta baixa, cortes transversais e longitudinais), nas partes que se encontram mais próximas do observador.
II. Linha zigue‐zague e traço suave: usados como linhas auxiliares, de cota, de chamada e também em hachuras.
III. Linha tracejada e traço suave: nas projeções das coberturas, no contorno das paredes quando oculto pela cobertura ou quando o plano representado está acima ou abaixo do plano de corte que deu origem a planta baixa.
Está(ão) correta(s) apenas a(s) afirmativa(s)
