Questão 1343287

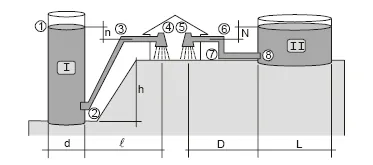

Atenção: Para responder às questões de números 42 a 44 utilize as informações e o desenho abaixo.

1. Ambos os reservatórios são construídos em concreto armado e revestidos internamente com argamassas impermeabilizantes.

2. As tubulações das redes que ligam I e II a seus respectivos chuveiros são de PVC com o mesmo número de pontos de perda de carga localizadas.

3. As cotas n e N representam o nível da água de cada reservatório e estão acima de cada nível de chuveiro.

4. Os chuveiros são idênticos e necessitam, ambos, de um mínimo de 1 m de coluna d'água para funcionarem.

Sobre os diagramas de carga hidráulica de I e II analise a alternativa correta.
