Questão 1338404 de Arquitetura - CESPE CEBRASPE 2016

Questão

ID 1338404

Disciplina: Arquitetura

Assunto: Desenho Técnico

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional do Trabalho da 8ª Região

Acerca da representação de desenho em arquitetura e das normas pertinentes, assinale a opção correta.

Alternativa A:

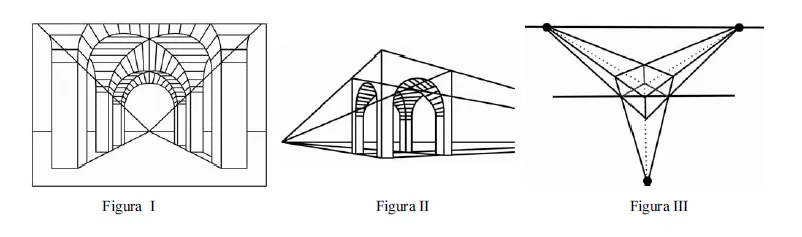

As figuras I, II e III a seguir representam, respectivamente, uma perspectiva isométrica, uma perspectiva bimétrica e uma perspectiva trimétrica.
Alternativa B:

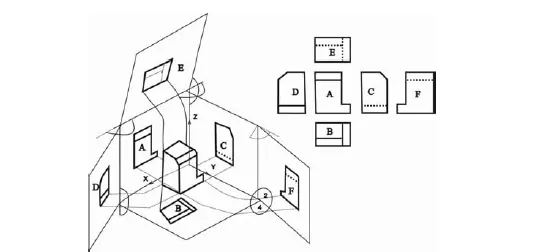

De acordo com a NBR 10.067:1995, as letras A, B, C, D, E e F presentes na imagem do primeiro diedro a seguir indicam, respectivamente, vista posterior, vista inferior, vista lateral direita, vista lateral esquerda, vista superior e vista frontal.
Alternativa C: Conforme a NBR ISO 10.209–2:2005, em que são estabelecidas as expressões relativas aos métodos de projeto, origem é o ponto
de intersecção dos eixos de coordenadas polares AA que se interceptam em ângulos retos.
Alternativa D: Conforme a NBR ISO 10.209–2:2005, em que são estabelecidas as expressões relativas aos métodos de projeto, origem é o ponto
de intersecção dos eixos de coordenadas polares AA que se interceptam em ângulos retos.
Alternativa E: Na NBR 8.196:1999, em que constam informações sobre o emprego de escala em desenho técnico, as escalas são informadas por meio
de frações. As escalas de redução apresentam o fator no denominador (por exemplo, 1:10), enquanto as de ampliação, no numerador
(por exemplo, 10:1).
