Questão 1338104

Tecnologia da Informação · 2013

Questão

ID 1338104

Disciplina: Tecnologia da Informação

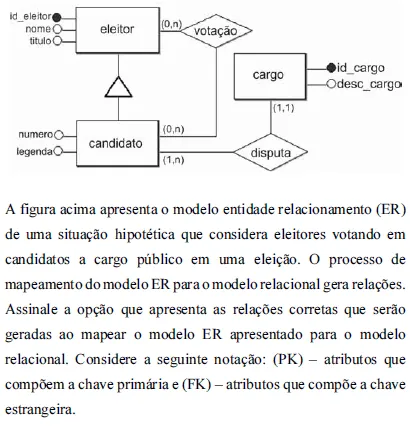

Assunto: DER - DIAGRAMA DE ENTIDADE E RELACIONAMENTO

Ano: 2013 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional do Trabalho da 8ª Região

Alternativa A:
eleitor (id_eleitor(pk), nome, titulo)
candidato (id_eleitor(pk)(fk), numero, legenda, id_cargo(fk)) votação((id_eleitor_eleitor(fk), id_eleitor_candidato(fk))(pk)) cargo(id_cargo(pk), desc_cargo)
Alternativa B:
eleitor (id_eleitor(pk), nome, titulo)
candidato (id_eleitor(pk), numero, legenda, id_cargo(fk)) cargo (id_cargo(pk), desc_cargo) votação((id_eleitor_eleitor, id_eleitor_candidato)(pk))
Alternativa C:
eleitor (id_eleitor(pk), nome, titulo)
candidato (id_eleitor(pk), numero, legenda, id_cargo(fk)) cargo (id_cargo(pk), desc_cargo) votação((id_eleitor_eleitor(fk), id_eleitor_candidato(fk))(pk))
Alternativa D:
eleitor (id_eleitor(pk), nome, titulo)
candidato (id_eleitor(pk) (fk), numero, legenda) cargo (id_cargo(pk), desc_cargo, id_eleitor(fk)) votação((id_eleitor_eleitor(fk), id_eleitor_candidato(fk))(pk))
Alternativa E:
eleitor_candidato ((id_eleitor ( pk), nome,
titulo,numero,legenda, id_cargo(fk)) votação((id_eleitor_eleitor(fk), id_eleitor_candidato(fk))(pk)) cargo (id_cargo(pk), desc_cargo)
