Questão 1337866

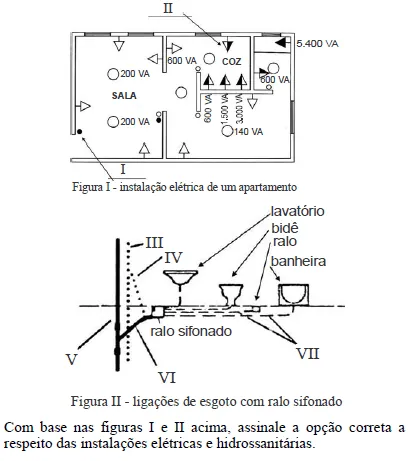

Na figura I, II representa uma tomada alta.

Na figura I, a previsão de cargas na sala é de 800 VA e, na cozinha, de 5.300 VA.

As especificações marcadas com V e VI, na figura II, correspondem, respectivamente, ao tubo de queda e ao esgoto secundário.

As especificações marcadas com III, IV e VII, na figura II, correspondem, respectivamente, à coluna de ventilação, ao ramal de ventilação e aos ramais de descarga.

Na figura I, I representa um interruptor a média altura.
