Questão

ID 1327591

Disciplina: Tecnologia da Informação

Assunto: DFD

Ano: 2005 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 3ª Região

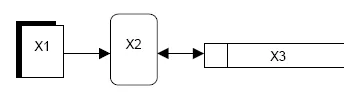

Analise o diagrama abaixo

Na análise estruturada, esse é um diagrama

Alternativa A:
de Fluxo de Dados onde X1, X2 e X3 representam, respectivamente, Entidade Externa, Função ou Processo e Depósito de Dados.
Alternativa B:
Hierárquico de Programa onde X1, X2 e X3 representam, respectivamente, Entidade Principal, Relacionamento e Entidade Fraca ou Dependente.
Alternativa C:
de Fluxo de Dados onde X1, X2 e X3 representam, respectivamente, Função ou Processo, Depósito de Dados e Entidade Externa.
Alternativa D:
Hierárquico de Função onde X1, X2 e X3 representam, respectivamente, Entidade Principal, Depósito de Dados e Entidade Fraca ou Dependente.
Alternativa E:
de Fluxo de Funções onde X1, X2 e X3 representam, respectivamente, Entidade Externa, Relacionamento e Depósito de Dados.
