Questão
ID 1321186Disciplina: Tecnologia da Informação
Assunto: DER - DIAGRAMA DE ENTIDADE E RELACIONAMENTO
Ano: 2004 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 23ª Região

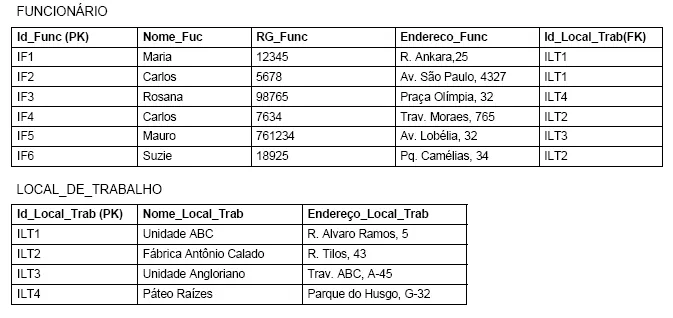

Dadas as tabelas relacionais abaixo, denominadas FUNCIONÁRIO e LOCAL_DE_TRABALHO, sabendo-se que PK é abreviatura de chave primária (Primary Key) e FK a abreviatura de chave estrangeira (Foreign Key):
A relação expressa por Id_Local_Trab (FK) é de alocação de funcionários em seus respectivos locais de trabalho.
O diagrama entidade-relacionamento (DER) que representa corretamente esta relação é:
