Ano: 2023 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 18ª Região

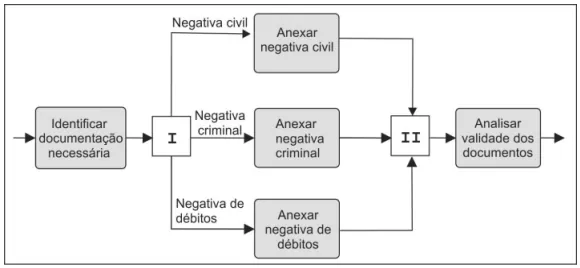

Considere o trecho de um diagrama BPMN abaixo.

Sabendo que, após “Identificar documentação necessária”, pode-se verificar a necessidade de apenas um, apenas dois ou todos os três documentos, e que “Analisar a validade dos documentos” só é realizado após a execução dos fluxos anteriores, os itens I e II devem ser preenchidos, correta e respectivamente, por um gateway

Alternativa A:
paralelo e outro paralelo, representados por um losango com um “+” dentro dele.
Alternativa B:
exclusivo e outro exclusivo, representados por um losango com um “x” dentro dele.
Alternativa C:
paralelo, representado por um losango com um “x” dentro dele, e um gateway exclusivo, representado por um losango com um “+” dentro dele.
Alternativa D:
exclusivo, representado por um losango com um “x” dentro dele, e um gateway inclusivo, representado por um losango com um círculo dentro dele.
Alternativa E:
inclusivo e outro inclusivo, representados por um losango com um círculo dentro dele.
