Questão 1314529

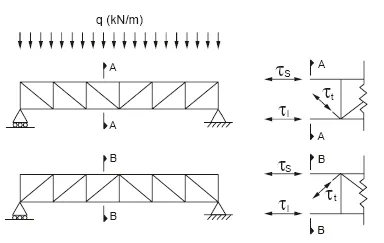

Considere que as duas vigas abaixo representadas foram construídas com treliças planas, sujeitas ao mesmo carregamento "q". Além disso, podem ser visualizados os respectivos cortes AA e BB, indicando as tensões que podem atuar nas barras superior (τs), inferior (τi) e transversal (τt).

Considere, ainda, que τ é positiva (+) se a força for de tração e negativa (−) se for de compressão.

Assim, de acordo com a disposição das barras de cada treliça e com o carregamento apresentado, a associação correta ocorre em:
