Questão
ID 1309150Disciplina: Engenharia Civil
Assuntos: Pórticos, Quadros e Arcos
Ano: 2013 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 15ª Região

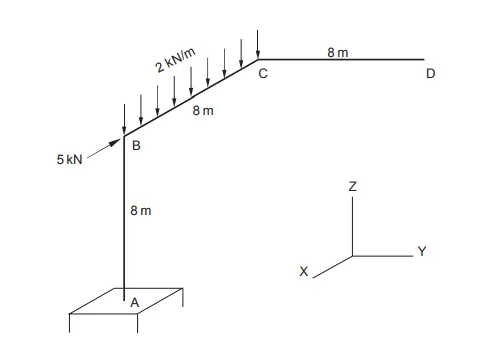

A estrutura da figura é composta por três barras ortogonais entre si e com comprimento de 8 m cada. A barra AB possui a extremidade A engastada e a extremidade B submetida a uma carga concentrada de 5 kN na direção X e a barra BC está submetida a uma carga uniformemente distribuída de 2 kN/m na direção Z.
O momento fletor, em módulo, junto ao apoio A, em kNm, é
