Questão 130879

Engenharia Mecânica · 2023

Questão

ID 130879

Disciplina: Engenharia Mecânica

Assunto: Tolerâncias Geométricas

Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

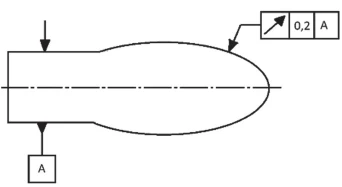

A tolerância geométrica apresentada na Figura acima indica que o batimento

Alternativa A:
total radial não deve exceder 0,2 mm, para quaisquer pontos da superfície.
Alternativa B:
longitudinal é limitado por 0,2 mm, para quaisquer posições radiais definidas por dois círculos concêntricos.
Alternativa C:
longitudinal deve ser inferior a 0,2 mm em relação a uma superfície convexa que tangencie o ponto de cota.
Alternativa D:
na direção perpendicular à tangente e à superfície não pode exceder 0,2 mm.
Alternativa E:
resultante, radial mais longitudinal, não pode exceder 0,2 mm.
