Questão 130814 de Engenharia Mecânica - CESPE CEBRASPE 2024

Questão

ID 130814

Disciplina: Engenharia Mecânica

Assuntos: Desenho Técnico Mecânico, Tolerâncias Geométricas

Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Camaçari

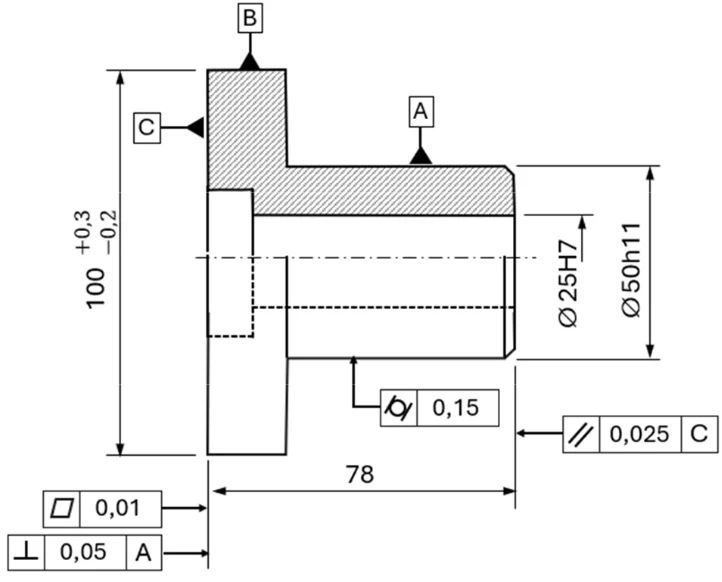

Peça 4A2-I

No desenho técnico a seguir, as dimensões da peça estão em milímetros.

Na peça 4A2-I, os símbolos e são tolerâncias geométricas de

Alternativa A:
posição, que se aplicam a elementos associados e definem um limite de 0,05 mm para a simetria entre as superfícies C e A e um limite de até 0,025 mm para a perpendicularidade entre a superfície indicada e a superfície C.
Alternativa B:
orientação, definindo um limite de 0,05 mm para a perpendicularidade entre as superfícies C e A e um limite de até 0,025 mm para o paralelismo entre a superfície indicada e a superfície C.
Alternativa C:
orientação, que se aplicam a elementos isolados e definem um limite de 0,05 mm para o paralelismo entre as superfícies C e A e um limite de até 0,025 mm para a perpendicularidade entre a superfície indicada e a superfície C.
Alternativa D:
posição, definindo um limite de 0,05 mm para a perpendicularidade entre as superfícies C e A e um limite de até 0,025 mm para a simetria entre a superfície indicada e a superfície C.
Alternativa E:
forma, definindo um limite de 0,05 mm para a retitude das superfícies C e A e um limite de até 0,025 mm para a planeza da superfície indicada e a da superfície C.
