Questão
ID 1304677Disciplina: Engenharia Civil
Assunto: Treliças
Ano: 2017 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 11ª Região

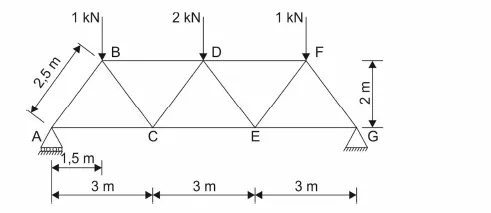

Uma estrutura metálica foi construída com treliças de aço com 9 m de comprimento e 2 m de altura, como representada na figura abaixo.
O aço utilizado possui módulo de elasticidade de 200 GPa. Se a área da seção transversal dos perfis de aço das diagonais for de 6,25 cm2, o encurtamento, em milímetros, da barra diagonal FG, é
