Questão
ID 1295255Disciplina: Física
Assunto: Circuitos Elétricos e Leis de Kirchhoff
Ano: 2011 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal de Justiça do Espírito Santo

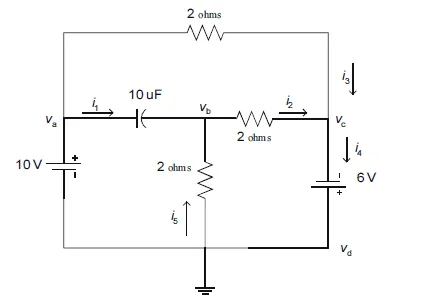

Considerando que o circuito elétrico ilustrado na figura acima se encontre na situação de estado estacionário, ou seja, que as correntes e tensões tenham assumido valores constantes, todas as tensões tenham o potencial do nó de terra como referência e as correntes sejam convencionais, julgue os itens seguintes.
A soma das correntes i 2, i 3 e i 4, conforme os sentidos dados, é nula.
