Questão 1289156

Tecnologia da Informação · 2015

Questão

ID 1289156

Disciplina: Tecnologia da Informação

Assunto: Notação Idef1x

Ano: 2015 Banca: FGV - Fundação Getúlio Vargas Órgão: Tribunal de Justiça do Piauí

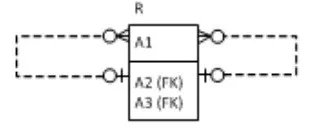

Analise o diagrama apresentado a seguir na notação IDEF1X.

O comando SQL para a criação de tabela que está de acordo com esse modelo é:

Alternativa A:
create table R(
A1 int primary key,
A2 int,
A3 int,
constraint X1 foreign key (A2)
references R(A1),
constraint X2 foreign key (A3)
references R(A1))
Alternativa B:
create table R(
A1 int not null primary key,
A2 int,
A3 int,
constraint X1 foreign key (A2)
references R(A1),
constraint X2 foreign key (A3)
references R(A1))
Alternativa C:
create table R(
A1 int not null primary key,
A2 int,
A3 int,
constraint X1 foreign key (A1)
references R(A2),
constraint X2 foreign key (A1)
references R(A3))
Alternativa D:
create table R(
A1 int not null primary key,
A2 int foreign key (A3),
A3 int foreign key (A2))
Alternativa E:
create table R(
A1 int not null primary key,
A2 int foreign key (A1),
A3 int foreign key (A1))
