Questão
ID 1282941Disciplina: Engenharia Civil
Assunto: Sistemas de Captação e Distribuição de Água
Ano: 2023 Banca: FGV - Fundação Getúlio Vargas Órgão: Tribunal de Justiça de Sergipe

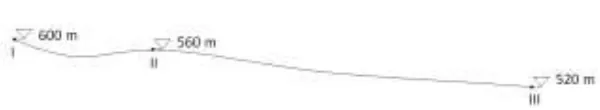

Um engenheiro projetou uma adutora, para aduzir a vazão de 50 L/s, seguindo o perfil do terreno, do reservatório I ao reservatório III, passando pelo reservatório II. O esquema mostra as cotas dos níveis d’água dos reservatórios. Do ponto I ao II, a adutora tem um comprimento de 665m e do ponto I ao III, a adutora tem um comprimento de 3.364m.
A tabela apresenta as perdas de carga para a adução de 50 L/s em tubulações de diferentes diâmetros:
Diâmetros (mm) | 100 | 150 | 200 | 250 |
Perdas de carga (m/100m) | 43,342 | 6,015 | 1,482 | 0,499 |
O(s) diâmetro(s), em mm, dos trechos de I a II e de II a III são de:
