Questão 1253684 de Engenharia Mecânica - FUNDEP UFMG 2007

Questão

ID 1253684

Disciplina: Engenharia Mecânica

Assunto: Usinagem

Ano: 2007 Banca: FUNDEP UFMG - Fundação de desenvolvimento da pesquisa Órgão: Tribunal de Justiça de Minas Gerais

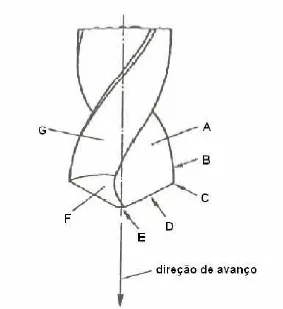

As ferramentas de usinagem apresentam, geralmente, as seguintes partes construtivas: cunha de corte, superfície de saída, superfície principal de folga, superfície secundária de folga, aresta principal de corte, aresta secundária de corte e ponta de corte. A figura abaixo mostra, de forma esquemática, as partes construtivas de uma broca, que estão indicadas pelas letras A, B, C, D, E, F e G, respectivamente.

Marque a alternativa que apresenta CORRETAMENTE as partes construtivas de uma broca representadas pelas letras A, B, C, D, E, F e G.

Alternativa A:
A – superfície de saída, B − aresta secundária de corte, C – aresta transversal de corte, D – aresta principal de corte, E – ponta de corte, F – superfície principal de folga e G – superfície secundária de folga.
Alternativa B:
A – superfície de saída, B − aresta secundária de corte, C – ponta de corte, D – aresta principal de corte, E – aresta transversal de corte, F – superfície principal de folga e G – superfície secundária de folga.
Alternativa C:
A – superfície de saída, B − aresta secundária de corte, C – ponta de corte, D – aresta principal de corte, E – aresta transversal de corte, F – superfície secundária de folga e G – superfície principal de folga.
Alternativa D:
A – superfície de saída, B − aresta principal de corte, C – ponta de corte, D – aresta secundária de corte, E – aresta transversal de corte, F – superfície principal de folga e G – superfície secundária de folga.
