Questão 1247510

Engenharia Civil · 2014

Questão

ID 1247510

Disciplina: Engenharia Civil

Assunto: Treliças

Ano: 2014 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal de Contas do Estado do Espírito Santo

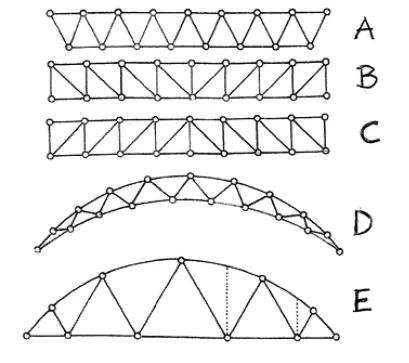

Considerando as estruturas A,B,C,D e E acima ilustradas, assinale a opção que associa corretamente a estrutura com o seu nome e sua característica.

Alternativa A: C – Treliça horizontal de Howe, que tem os elementos verticais
de sua trama submetidos a tração e as diagonais, a compressão.
Alternativa B: D – Treliça em berço, conhecida também como gamela, cujas
diagonais trabalham juntas para diminuir o esforço de tração
do banzo curvo superior.
Alternativa C: E – Treliça em crescente, em que mais de duas diagonais de
sua trama irradiam-se de um ponto comum no banzo inferior,
deixando o superior curvo.
Alternativa D: A – Treliça horizontal Pratt, em cuja trama existem elementos
diagonais que resistem à compressão a fim de reduzir a tração
submetida ao banzo superior da estrutura.
Alternativa E: B– Treliça horizontal Warren, treliça com peças triangulares
semelhantes submetidas a esforços de compressão e banzos
paralelos de igual tamanho que resistem à tração.
