Questão 1247481

Arquitetura · 2014

Questão

ID 1247481

Disciplina: Arquitetura

Assunto: Desenho Técnico

Ano: 2014 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal de Contas do Estado do Espírito Santo

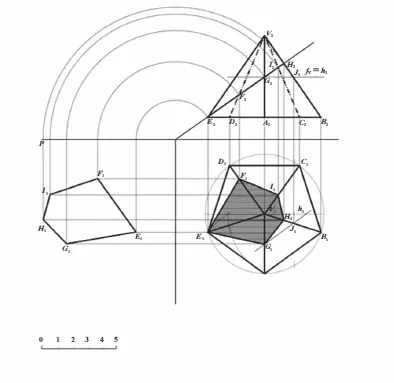

Com base na figura acima, assinale a opção correta acerca da geometria descritiva básica: os diedros, as três projeções e os cortes.

Alternativa A: Uma linha vertical, colocada no segundo diedro, é
representada, em sua verdadeira grandeza, na projeção
horizontal e reduzida a um ponto, na projeção vertical.
Alternativa B: A figura acima evidencia, nas vistas frontal, lateral esquerda e
superior, o rebatimento de uma seção plana sobre o plano
lateral esquerdo de projeções.
Alternativa C: A figura acima inclui a representação de um plano de corte
perpendicular ao plano vertical de projeções.
Alternativa D: Um diedro é o espaço delimitado pelos planos vertical,
horizontal e de perfil definidos pelos eixos cartesianos xyz.
Alternativa E: Por serem ortogonais aos planos de projeção, as projeções
cilíndricas diferenciam-se das paralelas.
