Questão 1243999

Um engenheiro projeta uma viga de concreto armado, com resistência característica à compressão de 30 MPa e dimensão máxima característica do agregado graúdo de 20 mm, além de seção transversal retangular com base de 15 cm e altura de 50 cm.

No detalhamento da armadura de flexão positiva, o engenheiro estima que a taxa mínima de armadura preconizada pela NBR 6118 é suficiente para atender aos esforços aplicados.

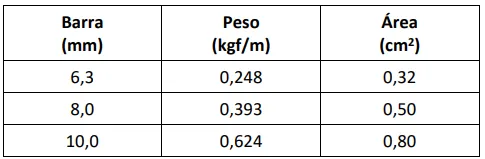

As possíveis barras a serem utilizadas são apresentadas na tabela a seguir.

Considerando que o custo de execução da viga está diretamente associado ao peso do aço, que os estribos dessa viga são formados por barras de aço com bitola de 6,3 mm e que o cobrimento da armadura é de 3 cm, a armadura de flexão positiva mais econômica para essa viga é formada por
