Questão 1235522

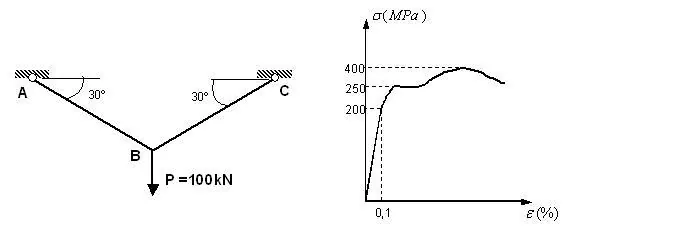

A estrutura mostrada na figura, é formada por duas barras de mesma seção transversal e mesmo material e solicitada pela força P = 100 kN. Sabendo que o material das barras apresenta o diagrama tensão-deformação (ensaio de tração) indicado e adotando um coeficiente de segurança s = 2, determine o valor da seção transversal das barras.
